Jingdiao redefine la precisión en los moldes con su solución de acabado de rectificado y pulido de espejo. Lograr una superficie con acabado de espejo, con una precisión de micras y una rugosidad inferior a 10 nm, demanda horas de trabajo y una máquina de alta precisión con estabilidad térmica.

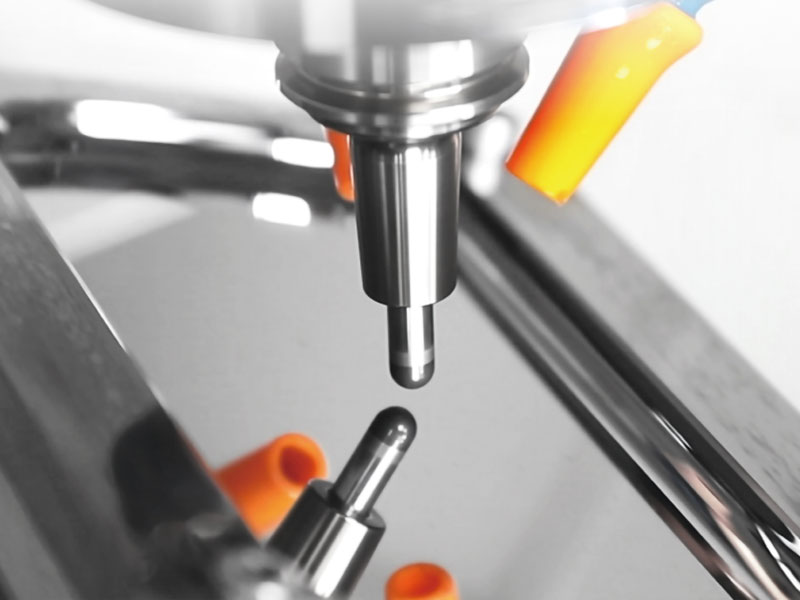

La solución de Jingdiao destaca por su capacidad para mantener un acabado de rectificado y pulido estable por más de 80 horas, utilizando herramientas PCD de tamaño pequeño en su centro de mecanizado de precisión de 5 ejes. El resultado es asombroso: la precisión de la superficie del molde alcanza niveles de micras y la rugosidad superficial desciende a niveles nano.
Os mostramos algunos ejemplos de moldes con acabado espejo:

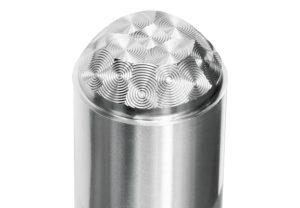

Molde de lente Fresnel
- Tamaño: Φ30×60mm
- Material: S136(HRC50)
- Máquina: GRU200
- Características:
- Acabado de manera constante durante 99 h con una herramienta PCD (R0,1 mm), profundidad de corte de 2 μm y desgaste de la herramienta inferior a 1 μm;
- Rugosidad de la superficie: Sa <0,05 μm
- Precisión dimensional: ±5μm

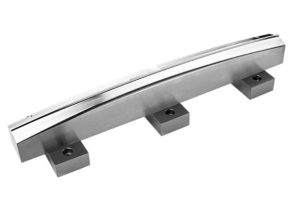

Molde de guía de luz para automóvil
- Tamaño: 580×70×150mm
- Material: STAVAX(HRC52)
- Máquina: HGU600
- Características:
- Acabado de manera constante durante 150 h con una herramienta PCD (R0,1 mm)
- Rugosidad de la superficie: Sa <0,05 μm

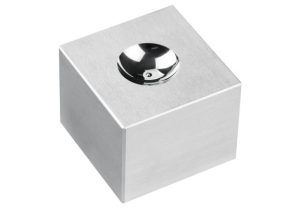

Molde de lente LED
- Tamaño: 24×24×24mm
- Material: S136(HRC52)
- Máquina: GRU100
- Características:
- Rugosidad de la superficie: Sa＜5nm
- Perfil de la superficie: inferior a 5 μm
